試樣限制

本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存

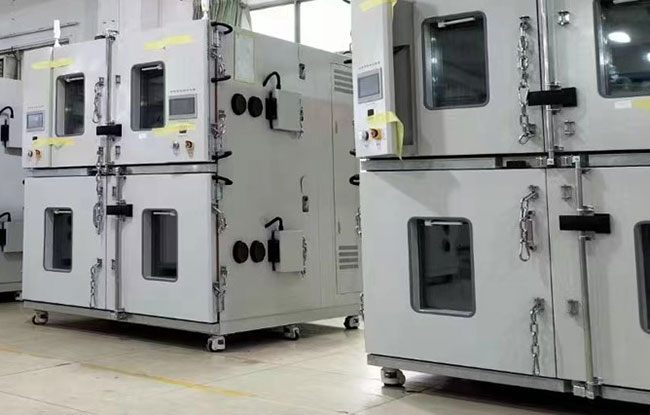

設備結構

分為上層箱體（*標段：（001）動力電池溫濕度環境測試系統-1）

和下層箱體（第二標段：（002）動力電池溫濕度環境測試系統-2）

2層為獨立控制。

容積、重量和尺寸

標稱內容積

單箱體1002.4L ，分為上下兩層。

內箱有效尺寸

上層試驗箱：800mm（D）*1600mm（W）*800mm（H）

下層試驗箱：800mm（D）*1600mm（W）*800mm（H）

外形空間

約 深1800mm  寬1900mm  高2000mm（以設計尺寸為準）

重量

約360㎏

功率、電流和供電電源

用電功率

25KW

*電流

39A

供電條件

和電源

AC380V三相R 、N +保護接地；電壓允許波動范圍10%；

頻率允許波動范圍50±0.5ＨZ；TN-S方式供電或TT方式供電

保護地線接地電阻小于4Ω

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本，設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源；

性能指標

使用環境條件

環境溫度為+5~+30℃、相對濕度20~85%、試驗箱內無試樣條件下測得的數值。

升降溫速率

-30℃-80℃之間，平均升降溫速率≥1℃/min。注：帶載50kg鋼錠

溫濕度范圍

溫度范圍：-40℃~150℃

控制精度

溫度波動度：≤±0.2℃

溫度均勻度：≤1.0℃（-30℃≤T≤80℃），≤1.5℃（T＜-30℃和T＞80℃）

溫度偏差： ≤±1.0℃

過沖超調溫度≤±1.5℃（不允許計入偏差），過沖超調恢復時間≤10min；

注：每立方米負載不大于35kg/m3鋼的熱容量，濕熱試驗時無有源熱負載

注：以上性能指標是在環境溫度為+25℃、相對濕度≤85％、無試樣條件下測得的數值。

執行標準及試驗滿足條件

1.  GB/T2423.22－2002            試驗N 溫度變化試驗方法

3.  GJB150.3－86             高溫試驗方法

4  GJB150.4－86             低溫試驗方法

5.    GB2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法 試驗A：低溫

6. GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫

7．GB/T 10589-2008 低溫試驗箱技術條件

檢驗

整機試驗室：工廠具有整機恒溫試驗室，箱體在不同環境溫度下進行測試。

巡檢儀：出廠前溫濕度指標檢測

結構特征

箱體結構

內箱材質：304#不銹鋼 1.2mm厚

外箱材質：冷軋鋼板1.5mm厚烤漆處理

保溫材質：聚氨酯發泡膠 100mm厚

底板：鋪設防滑耐磨高強度不銹鋼地板，厚度3mm，底板承載能力≥100kg

樣品架：承重≥80kg

儲物槽：箱體側邊配備多層儲物槽

控制箱和測試箱為整體式

一、采用SOLIDWORKS軟件精密計算，鋼材承受力，及屈服點檢測用電腦SOLIDWORKS軟件中的加載應力分析功能，對不同型號的鋼材進行精準的分析出鋼材的承重力，為設備的結構強度的穩定性，提供了強有力的保障。

《建筑結構荷載規范》（GB 50009-2001）

二、參照基本值：

⑴．恒載值： 0.30KN/㎡

⑵．加載值： 0.25 KN/㎡

⑶．風壓值： 0.25 KN/㎡

⑷．鋼材自重： 0.15 KN/㎡

⑸．原鋼梁WZ值： WZ=274C㎡

⑹．調整后鋼梁WZ值：  WZ=265C㎡

⑺．梁彎曲許用應力值：【ó】=6.2MPa

三、參照公式：

 ⑴．抗彎截面模量：  WZ=d*(h平方)/6

 ⑵．鋼梁彎曲應力強度: ómax=(Mmax)/ (WZ)≤【ó】

⑶．梁中*彎矩： Mmax=（1/16）*p*L

⑷．鋼梁受力力點： P

⑸．梁兩端支點之間長度：L

四、 原鋼梁彎曲應力強度校核：

⑴．鋼梁承受總荷載值：面積*參數值=6*6.8*0.95=38.76kN

⑵．P=38.76/16=2.4225KN

⑶．  Mmax=（1/16）*p*L  Mmax=   (1/16)*2.4225*6.8=1.02956kN.m

⑷．ómax=(Mmax)/ (WZ)≤【ó】 ómax=(1.02956*10的3次方)/(274*10的負6次方)=3.795mpa≤【ó】

五、調整后鋼梁彎曲應力強度校核：

⑴．鋼梁承受總荷載值：面積*參數值=6*6.8*0.95=38.76kN

⑵．P=38.76/16=2.4225KN

⑶．  Mmax=（1/16）*p*L   Mmax=   (1/16)*2.4225*6.8=1.02956kN.m

容量100A的電池360Wh。1斤TNT可產生420萬焦耳的能量360Wh=360*3600J所以，電池具有相當于309克TNT炸藥的能量。

經過真是電池計算對箱體結構進行可承受爆炸設計。

空氣調節通道

內置空氣間、循環風道及不銹鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度、濕度散發到測試空間，從而達到均勻的控制溫濕度的目的

通風計算公式

?一、通風阻力測定計算公式

?1、空氣比重（密度）

?A：當空氣濕度大于60%時=0.?461TP(kg/m3)?

?  當空氣濕度小于60%時=0.?465TP(1-0.378PP飽)?(kg/m3)?

?P~大氣壓力(mmHg)?T~空氣的*溫度(K)?~空氣相對濕度(%)?P飽~水蒸氣的飽和蒸氣壓（mmHg）B：當空氣濕度大于60%時=0.?003484TP(kg/m3)?

當空氣濕度小于60%時=0.?003484TP(1-0.378PP飽)?(kg/m3)?

P~大氣壓力?T~空氣的*溫度(K)?~空氣相對濕度(%)?P飽~水蒸氣的飽和蒸氣壓

試驗艙內不同風道的斷面計算方式（S）

A：梯形及矩形斷面S=H×b?(m2)

B：三心拱S=?b×(h+0.26b)?(m2)

? C：半圓形S=?b×(h+0.39b)?(m2)?式中H?巷道凈高b?梯形、矩形為巷道中寬，拱形為巷寬h?拱基高

3、巷道周邊長u=css~?

?  風道斷面積(m2)?c~?周邊系數（梯形4.16，三心拱4.10，半圓形3.84，形3.54）u~巷道周邊長?
