一、設備概述

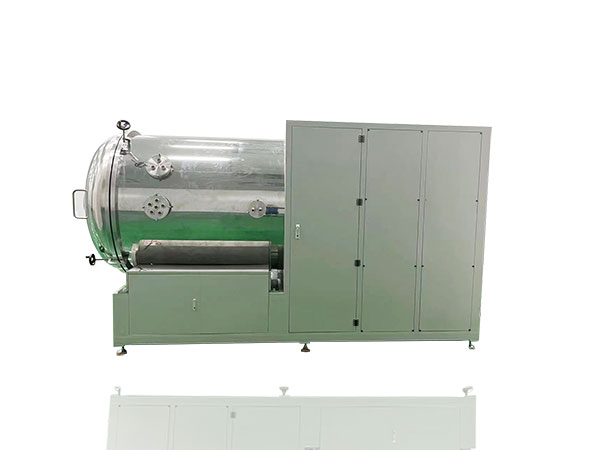

　　熱真空試驗箱是一種專為模擬極端熱真空環境而設計的精密實驗設備，能夠同時實現高溫、低溫和高真空條件的精準控制。它通過模擬產品在太空、極地等特殊環境下的真實狀態，全面評估其性能和可靠性，已成為航空航天、電子科技、汽車制造等領域的核心測試裝備。

　　二、核心結構與工作原理

　　1. 系統組成

　　該設備由五大核心系統構成：

　　真空腔體：采用無磁不銹鋼材料，內表面機械拋光處理，配備紫銅熱沉系統和特種消光涂層

　　溫控系統：復疊式機械制冷(*-100℃)配合鎧裝加熱管(*150℃)，采用PID+PWM+VRF智能控制技術

　　真空系統：配置低溫泵、旋片泵和羅茨泵三級抽氣系統，極限真空度可達5×10??Pa

　　測量系統：多路鉑電阻溫度傳感器+復合真空計實時監測，數據通過USB接口存儲

　　智能控制系統：10英寸彩色觸控屏，支持溫度/真空度曲線編程和遠程監控

　　2. 工作流程

　　典型測試包含四個關鍵階段：

　　真空制備：通過三級真空泵組快速建立10?3Pa級高真空環境

　　溫度循環：在-70℃至+125℃范圍內進行快速變溫(*15℃/min)

　　參數監測：實時記錄試件表面溫度、熱沉溫度等20+項數據

　　失效分析：通過艙內觀察窗和真空接插件進行原位檢測

　　三、行業應用場景

　　航天領域：驗證衛星組件在軌性能，考核太陽電池板在真空冷焊效應下的可靠性

　　電子行業：測試芯片封裝在極端溫度下的氣密性，評估真空管件工作壽命

　　汽車制造：模擬電動車電池在高原低溫環境下的充放電特性

　　新材料研發：研究特種復合材料的熱膨脹系數和真空出氣率

　　四、技術突破點

　　*一代設備具備三大創新：

　　寬域溫控技術：采用閉式油循環系統，實現-100℃~150℃連續可控

　　潔凈真空方案：可選配無油干泵系統，滿足光學器件等潔凈度要求

　　智能降耗設計：制冷量自適應調節技術降低40%運行能耗

　　五、選型建議

　　建議用戶重點關注：

　　艙體容積(從50L到10m3不等)

　　溫度均勻性(±1℃~±5℃)

　　真空保持能力(漏率≤1×10??Pa·m3/s)

　　特殊配置需求(如分子泵輔助系統)

　　作為環境模擬測試的*解決方案，熱真空試驗箱將持續推動高端制造業的質量革新，為產品突破極端環境應用提供關鍵數據支撐。

　　本文由熱真空試驗箱廠家偉思儀器整理發布，僅供參考!
