產品名稱

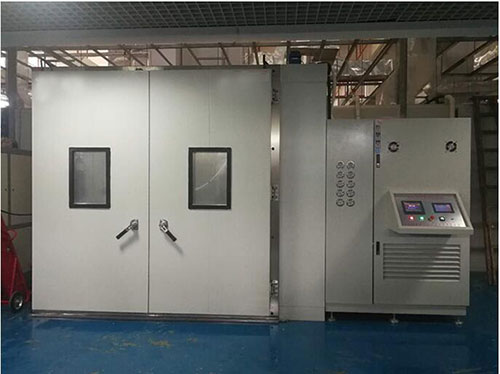

指控系統整車溫濕度試驗系統

型號

WS-HH-1026LF

試樣限制

本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存

容積、重量和尺寸

標稱內容積

1026m3

內箱有效尺寸

9500×6000×18000(mm)（寬×高×深）W×H×D（mm）

外箱有效尺寸

約9800×6300×19800(mm)（寬×高×深）W×H×D（mm）（含電機高度）

重量

約28600㎏

功率、電流和供電電源

*安裝功率

約430KW

*電流

約66*

供電條件和電源

3￠380VAC±10%,50Hz  三相四線 + 保護接地

電壓允許波動范圍：10%

頻率允許波動范圍：（50±0.5）ＨZ

保護地線接地電阻小于4Ω

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本設備使用

性能指標

功能要求

1.（空氣）室內空間制冷、加熱、加濕、除濕；

2.根據溫度、濕度設定，室內空間達到設定溫度、濕度

測試環境條件

環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下測得的數值。

滿足試驗標準

測試方法

1.  GB2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法  試驗A：低溫

2. GB/T  2423.2-2008  電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫

3.  GJB150.3A－2009            高溫試驗方法

4.  GJB150.4A－2009             低溫試驗方法

5.GB/T  10589-2008  低溫試驗箱技術條件

6.GB/T2423.3-2008(IEC68-2-3)     試驗Ca:恒定濕熱試驗方法

7.GJB150.9A-2009                濕熱試驗方法

8.G/BT  2423.4-2008/IEC6008-2-30:2005試驗Db:交變濕熱方法

9.GB/T5170.18-2005電工電子產品環境試驗設備基本參數檢定方法溫度/濕度組合循環試驗設備

10.GB/T10586-2006濕熱試驗箱技術條件

11、GJB150-1986及GJB150A-2009等標準的要求，高溫試驗（GJB150.3-1986、12、GJB150.3A-2009）、低溫試驗（GJB150.4-1986、GJB150.4A-2009）、交變濕熱試驗（GJB150.9-1986、GJB150.9A-2009）

溫濕度范圍

控制精度

溫度分辨率：0.01℃

濕度分辨率：0.01%RH

溫度偏差： ±2.0℃

濕度偏差≤±3%  R.H.(≥75%R.H.時)≤±5%  R.H.(<75%R.H.時)

溫度均勻度：≤2℃  （50 ～80 ℃）

濕度均勻度：≤3%RH

溫度波動度：±1℃

濕度波動度：±  2%RH

溫濕度范圍

溫度范圍：-60～+90℃

濕度范圍：20～95%RH（如圖）

升降溫速率

-60℃→+90℃全程平均升溫速率≥0.7~1℃/  min  出風口

+90℃→-60℃  全程平均降溫速率≥0.7~1℃/ min   出風口

風速

溫度試驗時，試件附近風速≤1.7m/s或可調；

噪音

噪音測試方法：依據GBZ/T189.8-2007規定，關閉壓縮機間房門，在設備周圍人員活動區域選取8個測試點測試，計算平均值≤80dB。各測試點水平離設備1米，高度離地面1.5米。

注：以上性能指標是在環境溫度為+25℃，水溫在28℃，相對濕度≤85％RH條件下測得的數值；溫度均勻度及溫度偏差再無試樣條件下測得的數值
