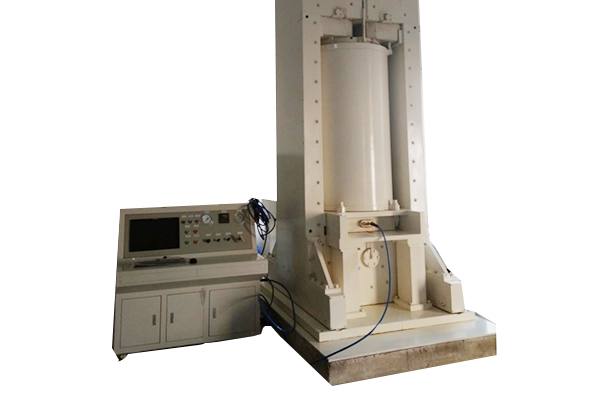

一、設備簡介：

     深海模擬試驗裝置廣泛用于海洋線纜，閥門等設備的水壓試驗。具有自動數據采集，自動控制，高壓缸體等裝置。廣泛用于各科研院所，工廠等需要水壓模擬實驗的地 方。

管路系統采用非焊接式連接。測試流體系統和驅動流體系統分離、方便試驗溫度控 制和測試介質多樣化。計算機控制。采用高速采樣卡采樣試驗數據。滿足試件不同的安 裝方式軟管。

其中液體可以達到 300Mpa 的壓力，氣體可以達到 80Mpa 的壓力。可以根據不同客 戶的要求選擇不同的增壓泵。考慮到貴公司的需要現選用液體泵（打壓實現的*壓力 為 60MPa，可以模擬 6000 米水深的試驗（注不同壓力可以選擇不同型號的泵），壓 力可以實現無極可調。

二、產品性能參數

三、系統構成

壓力艙：包括筒體，密封圈、框架。

增壓裝置：增壓泵、注水泵、調壓閥、開關、泄壓閥、管路。

 數據采集控制裝置：計算機、采集軟件、壓力傳感器、數據采集卡。

四、設備特點

1、核心增壓設備選用意大利 AR+增壓泵，可輕松實現輸出壓力任意可調、可控。

2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。

3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全 系數高，壽命長、便于維護。

4、壓力測試范圍：0—60MPa，根據 客戶實際需求，選擇相對應的壓力。

5、可以計算機控制升壓速率，實時顯示壓力曲線，試驗完畢后可以打印試驗報告。

6、可實現分階段試驗壓力。

7、軟件可實現分階段設定不同的升壓速率以及降壓。

8、分階段保壓過程試驗時間可自動倒計時，時間結束提醒。

9、可實現分階段到一定壓力自動停止增壓。

10、試驗完畢可以打印中英文試驗報告，可以保存 excel 表格數據。

五、增壓原理圖（略）

如圖所示：主要包括水箱、增壓泵、壓力表、傳感器、高壓泄壓閥、管路等組成。

其中綠色線路為計算機控制信號，控制增壓泵啟停，采集數顯表壓力值，控制自動 泄壓閥。

紅色部分為驅動空氣部分，設置有兩條管路，可實現手動控制與計算機自動控制。 泄壓閥分為手動泄壓閥與自動泄壓閥兩種方式。可分開控制。互不影響。 上位機控制軟件一體控制，進行數據采集、集成控制完全滿足要求。

壓力控制流程 一開始需要自動泄壓閥打開，增壓泵工作，當自動泄壓閥內有水流出后，證明筒體內的空氣已經排出，軟件設定好實驗壓力，保壓時間，此時啟動增壓泵工作，當軟件采

集到壓力達到設定值后，軟件會自動將增壓泵的空氣斷掉，泵停止工作，進入保壓狀態， 并自動倒計時，倒計時完畢自動泄壓。如需要長時間實驗，開啟軟件的第二種模式，自 動保壓過程，可設定增壓泵的啟動壓力值上限于下限，當軟件判斷壓力值達到上限后停 止增壓，低于設定的下限后自動啟動增壓。

六、壓力艙介紹

開啟后整個壓力艙上部全部打開，方便將被測件放置到實驗艙內部。 密封方式：壓力艙和壓力蓋之間采用徑向密封方式。采用徑向密封方式可以方便的進行密封，并自動補償部分誤差。
